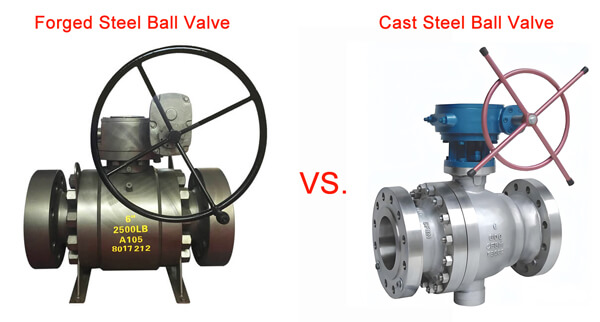

Valatud vs sepistatud terasest kuulventiil: kumb on parem

Õige valimineSüsinikterasest kuulventiilon teie torustikusüsteemi ohutuse, tõhususe ja kulutõhususe seisukohalt kriitilise tähtsusega. Arutelu taandub sageli kahe peamise tootmismeetodi valikule: sepistamine ja valamine. Põhiliste erinevuste mõistmine aSepistatud terasest kuulventiilJa valatud terasest kuulventiil annab teile võimaluse teha teadlik otsus. See põhjalik juhend selgitab nende tootmisprotsesse, jõudlust, rakendusi ja kulusid, pakkudes selget valikuraamistikku.

Kuidas neid valmistatakse? Peamine tootmiserinevus

Ühe inimese teekondSepistatud terasest ventiilja aValatud terasest ventiilalgab väga erineval viisil, määratledes nende loomupäraseid omadusi.

Sepistamise protsess: tugevus läbi kokkusurumise

Sepistatud terasest kuulventiil luuakse tohutu survejõu rakendamisel tahkele metallitükile (toorikule), tavaliselt kõrgetel temperatuuridel. See protsess deformeerib metalli plastiliselt, täpsustades selle terastruktuuri ja luues pideva voolujoone.

•Põhiprintsiip:Rõhu all toimuv plastiline deformatsioon kõrvaldab sisemised tühimikud ja poorsuse, mille tulemuseks on tihedam ja homogeensem mikrostruktuur.

• Tüüpilised sammud:

1. Tooriku küte

2. Sepistamine/vormimine

3. Jäme töötlemine

4. Kuumtöötlus (tugevuse ja sitkuse suurendamiseks)

5. Täppistöötlus (kriitilised pinnad, keermed)

6. Kvaliteedikontroll

Valamisprotsess: mitmekülgsus vormimise kaudu

Avalatud terasest kuulventiilValmistatakse sulametalli valamisel eelnevalt vormitud vormiõõnsusse. Jahtudes metall tahkub, võttes klapi korpuse kuju, mis seejärel puhastatakse ja töödeldakse.

• Põhiprintsiip:Vedelvormimine võimaldab luua ühe sammuga väga keerukaid kujundeid ja sisemisi käike. Siiski kaasneb sellega suurem defektide, näiteks liiva lisandite ja gaasi poorsuse oht.

• Tüüpilised sammud:

1. Vormi loomine (nt liivvorm, investeerimisvorm)

2. Metalli sulatamine

3. Valamine vormi

4. Jahutamine ja tahkumine

5. Vormist lahtivõtmine ja puhastamine (väravate eemaldamine)

6. Mehaaniline töötlemine

7. Kvaliteedikontroll

Jõudluse võrdlus: sepistatud terasest ventiil vs valuterasest ventiil

Rakendus ja maksumus: ökonoomse valiku tegemine

Teie tegevuskeskkond ja eelarve on lõplikud otsustavad tegurid.

Millal valida sepistatud terasest kuulventiil

• Kõrgsurve- ja kriitilise tähtsusega teenused:Ideaalne rõhule ≥10 MPa naftakeemiatehastes, energiatootmises ja aurusüsteemides.

• Karmid keskkonnad:Suurepärane krüogeensete teenuste (LNG), väga söövitavate keskkondade ja sagedaste rõhulöökide või hüdraulilise haamriga rakenduste jaoks.

• Väikese kaliibriga laskemoona nõuded:Eelistatud valik alla DN50 (2 tolli) läbimõõduga ventiilidele tänu suurepärasele tugevusele väikeste ristlõigete puhul.

Millal valida valatud terasest kuulventiil

•Üldotstarbelised ja keskrõhu süsteemid:Ideaalne veevärgi, küttesüsteemide ja tööstuslike pindade jaoks rõhuga ≤6,4 MPa.

•Suure läbimõõduga ja keerukad konstruktsioonid:Kõige ökonoomsem meetod DN300 (12 tolli) ja suuremate ventiilide, näiteks suurte siibri- või liblikventiilide tootmiseks.

•Kulutundlikud projektid:Väiksem materjalijäätmed ja suur tootmismaht muudavad valuterasest ventiilid standardrakenduste jaoks oluliselt eelarvesõbralikumaks.

Kulude analüüs

Sepistatud terasest ventiilid on tavaliselt 30–50% kallimad kui valatud terasest analoogid. Selle põhjuseks on kõrgemad toorainekulud (valuvormid vs. metallijäägid), energiamahukam tootmine ja pikemad tootmistsüklid. Hinnavahe on eriti ilmne kõrgsurveklasside ja eksootiliste materjalide puhul.

Teie neljaastmeline ventiilivaliku juhend

Õige süsinikterasest kuulventiili valimiseks järgige seda otsustusraamistikku:

1. Kontrollige rõhuklassi:Kõrge rõhk (≥10 MPa) → Valige sepistatud. Keskmise-madala rõhu korral (≤6,4 MPa) sobib valatud materjal.

2. Operatiivse raskusastme hindamine:Karm (söövitav, krüogeenne, tsükliline koormus) → Valige sepistatud. Healoomuline (ümbritseva õhu temperatuur, stabiilne voolavus) → Valatud on vastuvõetav.

3. Määrake ventiili suurus:Väike ava (≤DN50) → sepistatud on optimaalne. Suur ava (≥DN300) → valatud on kõige ökonoomsem.

4. Mõelge kvaliteedi tagamise vajadustele:Nullvea ja täieliku NDT (UT/RT) nõuded → Eelistatud on sepistatud ventiil. Standardne kvaliteedikontroll → Piisab hea mainega valuterasest ventiilist.

Korduma kippuvad küsimused (KKK)

K: Kas sepistatud kuulventiili saab visuaalselt eristada valatud kuulventiilist?

V: Tihti jah. Sepistatud terasest kuulventiilidel on tavaliselt siledam pind ja voolujoonelisemad, väiksemad korpused. Valatud terasest kuulventiilidel on sageli karedama pinnatekstuuriga (vormist tulenev), suuremad mõõtmed ja keerukama kujuga valukoja tunnusmärgid.

K: Kas sepistatud ventiil on alati parem kui valatud ventiil?

V: Mitte tingimata. „Parem” sõltub rakendusest. Sepistatud terasest ventiil on kriitilistes teenustes tugevuse ja ohutuse poolest parem. Kalli sepistatud ventiili kasutamine madalrõhuveetorustikus on aga tarbetu kulu. Valatud terasest kuulventiil on parem.majanduslikvalik standardülesannete jaoks.

K: Kas kõik süsinikterasest kuulventiilid on sepistatud või valatud?

A: Mõiste „süsinikterasest kuulventiil” viitab materjalile, mitte tootmismeetodile. Süsinikterasest ventiile saab toota kas sepistamise või valamise teel, mistõttu on selle eristuse mõistmine nii oluline.

Kokkuvõte

Sissesepistatud terasest kuulventiil vs valatud terasest kuulventiilSelles arutelus pole ühest võitjat. Sepistatud terasest ventiil on vaieldamatu tugevuse ja töökindluse meister kõrgsurve ja kriitiliste rakenduste jaoks. Valatud terasest ventiil pakub enneolematut mitmekülgsust ja kulutõhusust üldotstarbeliste, suuremahuliste ja eelarveteadlike projektide jaoks.

Hinnates hoolikalt oma süsteemi rõhu-, keskkonna-, temperatuuri- ja suurusenõudeid iga tootmistüübi tugevuste suhtes, saate enesekindlalt valida optimaalse süsinikterasest kuulventiili, mis tagab jõudluse, ohutuse ja väärtuse.
